металл · чертёж · покраска
Каркасы для стендов
Каркас — скелет стенда: он держит форму, вес панелей и подсветки и определяет, как стенд перевозят и собирают. Чертим, варим, гнём и красим каркасы в своём цехе.
основа
Зачем стенду металлический каркас
Панели с печатью, акрил, рамки и подсветка весят немало, и держит их каркас. От него зависит, как стенд стоит, насколько он устойчив в людном фойе, сколько весит при перевозке и за какое время собирается на месте.
Металлический каркас позволяет сделать форму, которую из готовых выставочных систем собрать трудно: дугу, купол, наклонную плоскость, стойку с поворотными элементами. Панели и печать при этом сменные — каркас служит основой для следующей экспозиции.
Мы делаем каркасы в своём цехе металлообработки, рядом с цехами печати и дерева. Поэтому каркас, наполнение и графика собираются вместе и сходятся по размерам с первого раза.
проект
От эскиза к чертежу

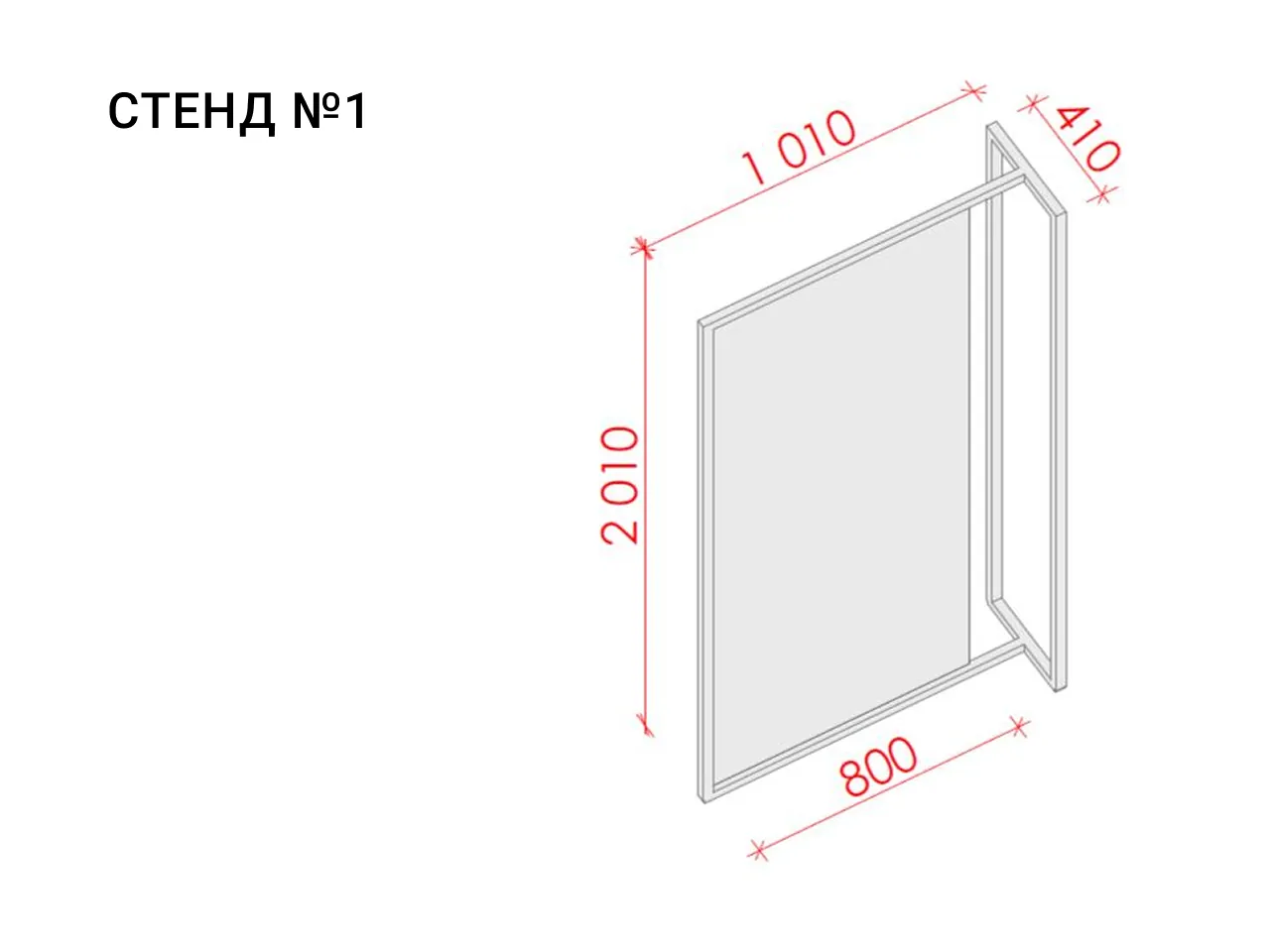

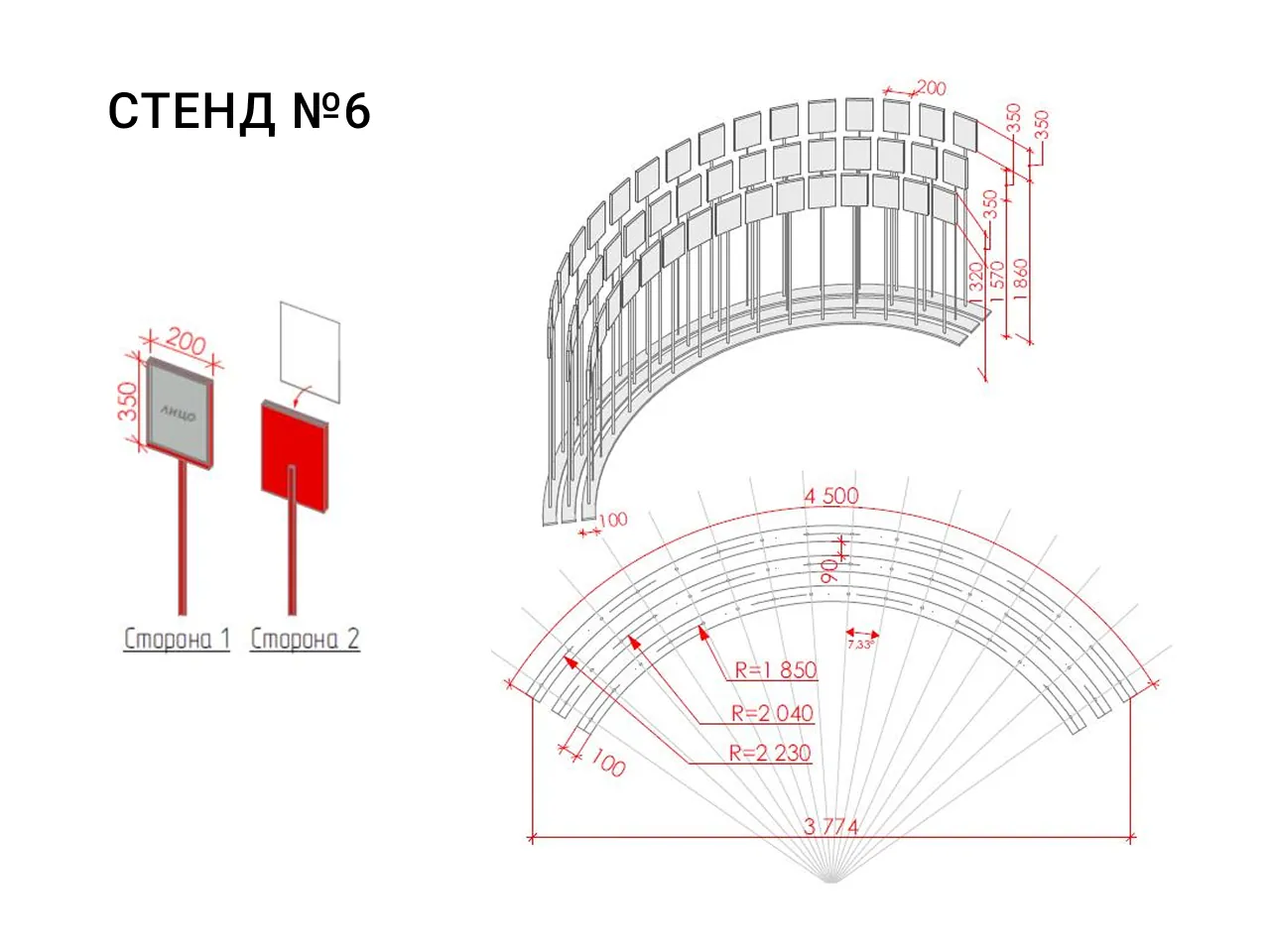

Каркас начинается с чертежа. По эскизу стенда рассчитываем габариты, сечение трубы, узлы соединения, места крепления панелей и опор. Для сложных форм — например, полукруглого стенда с табличками — чертим развёртку с радиусами дуг и шагом стоек.
Чертёж согласуем с заказчиком вместе с эскизом. Так на этапе проекта видно, как стенд встанет в помещении, пройдёт ли в дверь и сколько места займёт.
- Габариты и сечения по эскизу
- Узлы соединения и крепления панелей
- Развёртка для дуг и полукруглых форм
- Согласование до запуска цеха
материал
Труба или профиль

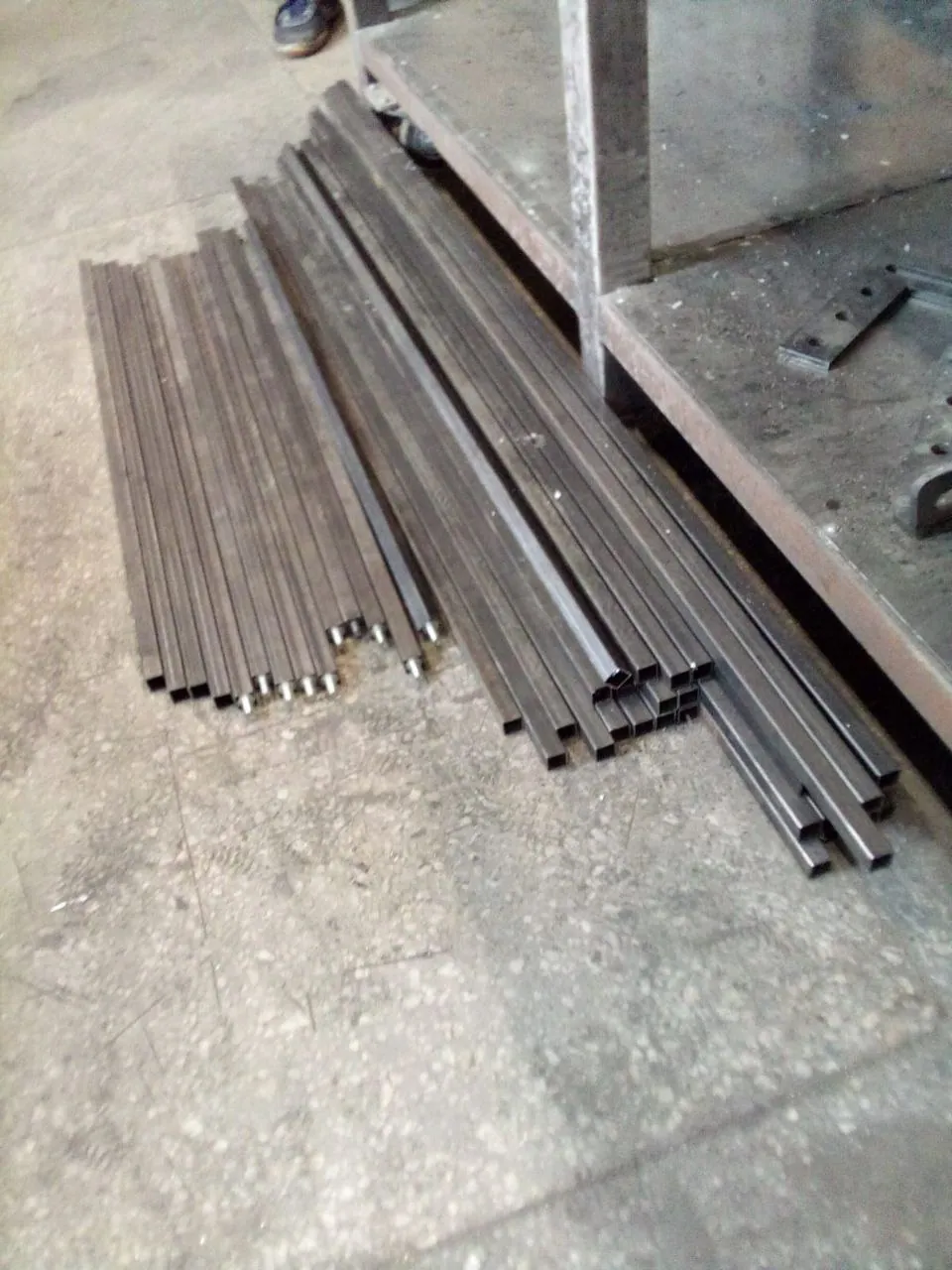

Для стационарных и тяжёлых конструкций берём стальную профильную трубу. Силовая рама мемориальных пано для СибГИУ сварена из трубы 20×20×2 мм и покрыта антикоррозийной эмалью — на ней держится композиция длиной больше 11 метров.
Для лёгких разборных стендов подходит алюминиевый анодированный профиль с соединителями — Г-образными, Т-образными и трёхсторонними. Так сделаны каркасы стендов для выставки к 80-летию Победы в Новокузнецком цирке: прочные при малом весе, их легко собрать, переместить и разобрать после мероприятия.

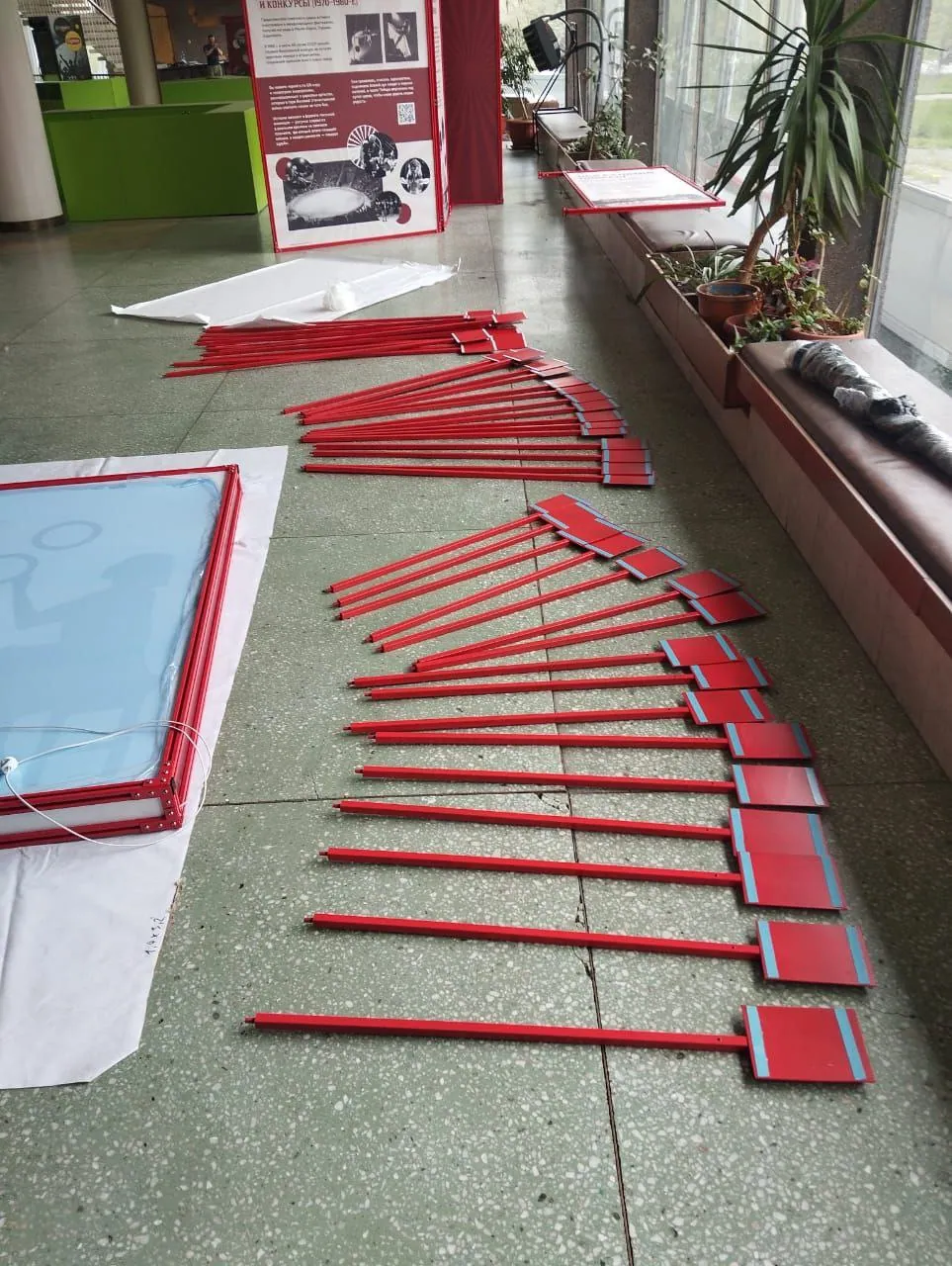

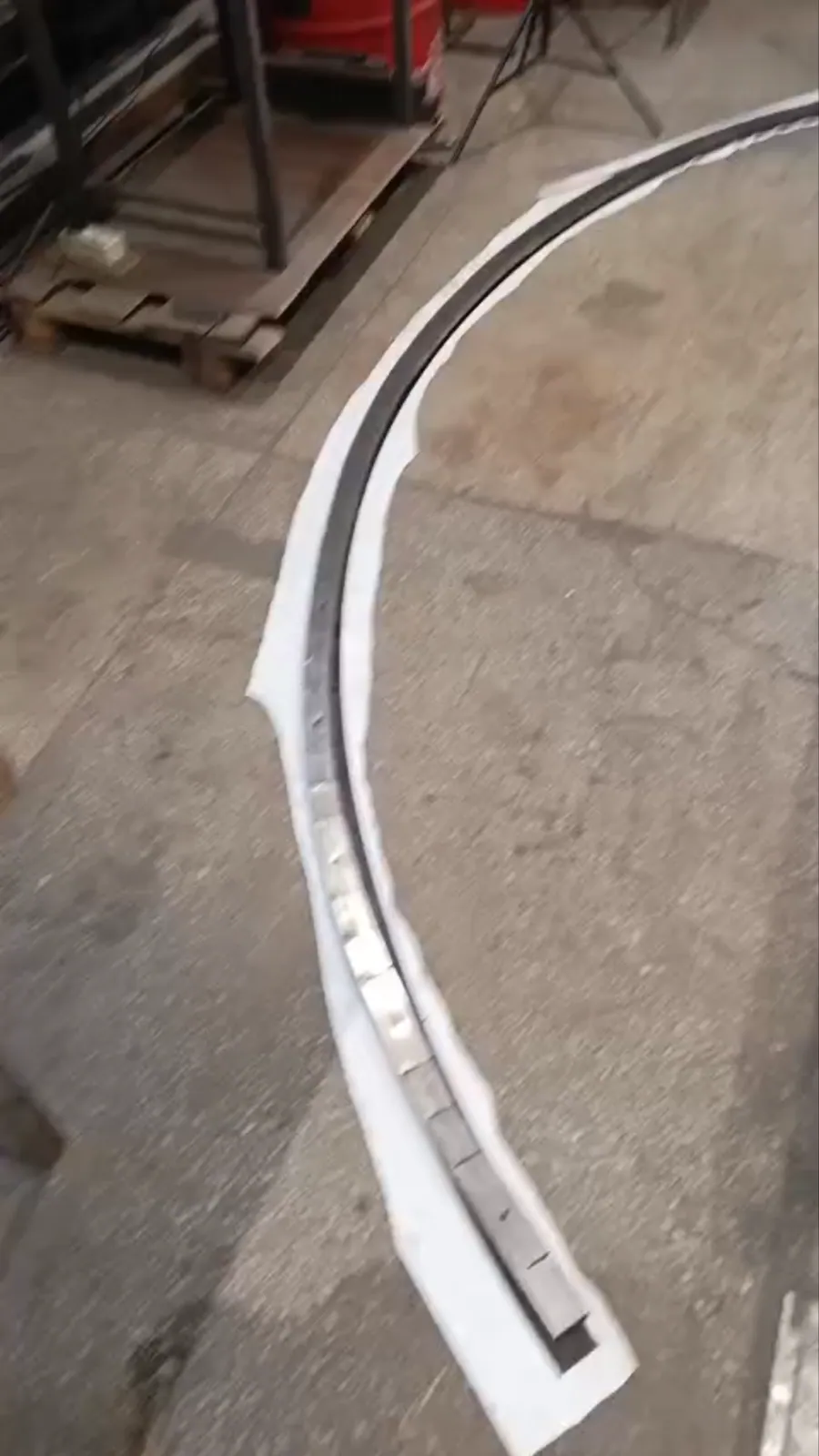

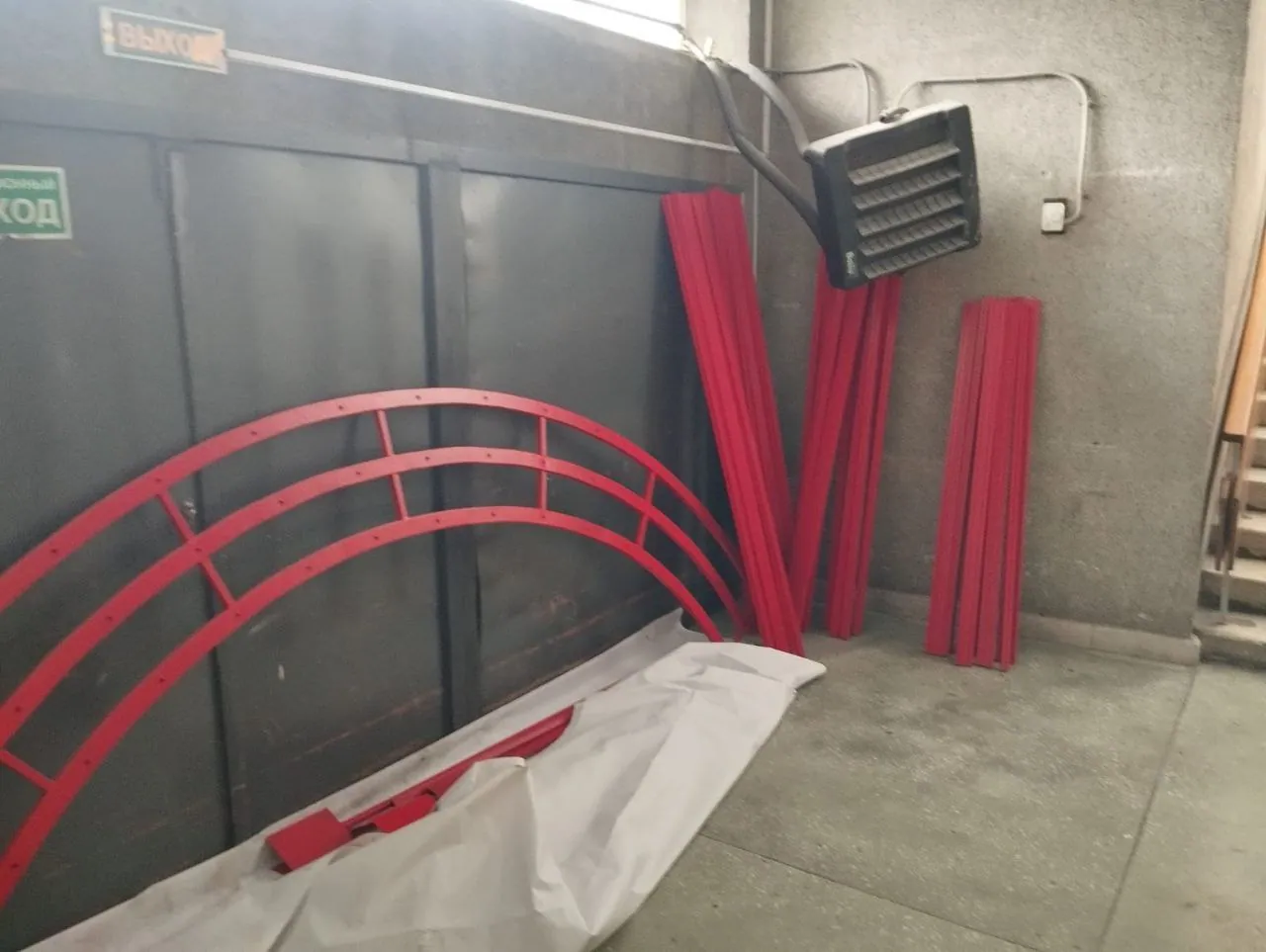

Дуги гнём из профильной трубы в цехе. Из трёх дугообразных пластин собран стенд №6 той же выставки — «купол», на котором разместились 48 портретных табличек на трубках 20×20 мм.
- Стальная профильная труба — прочные и стационарные конструкции
- Алюминиевый профиль — лёгкие разборные стенды
- Гнутые дуги — полукруглые и купольные формы
отделка
Покраска и защита

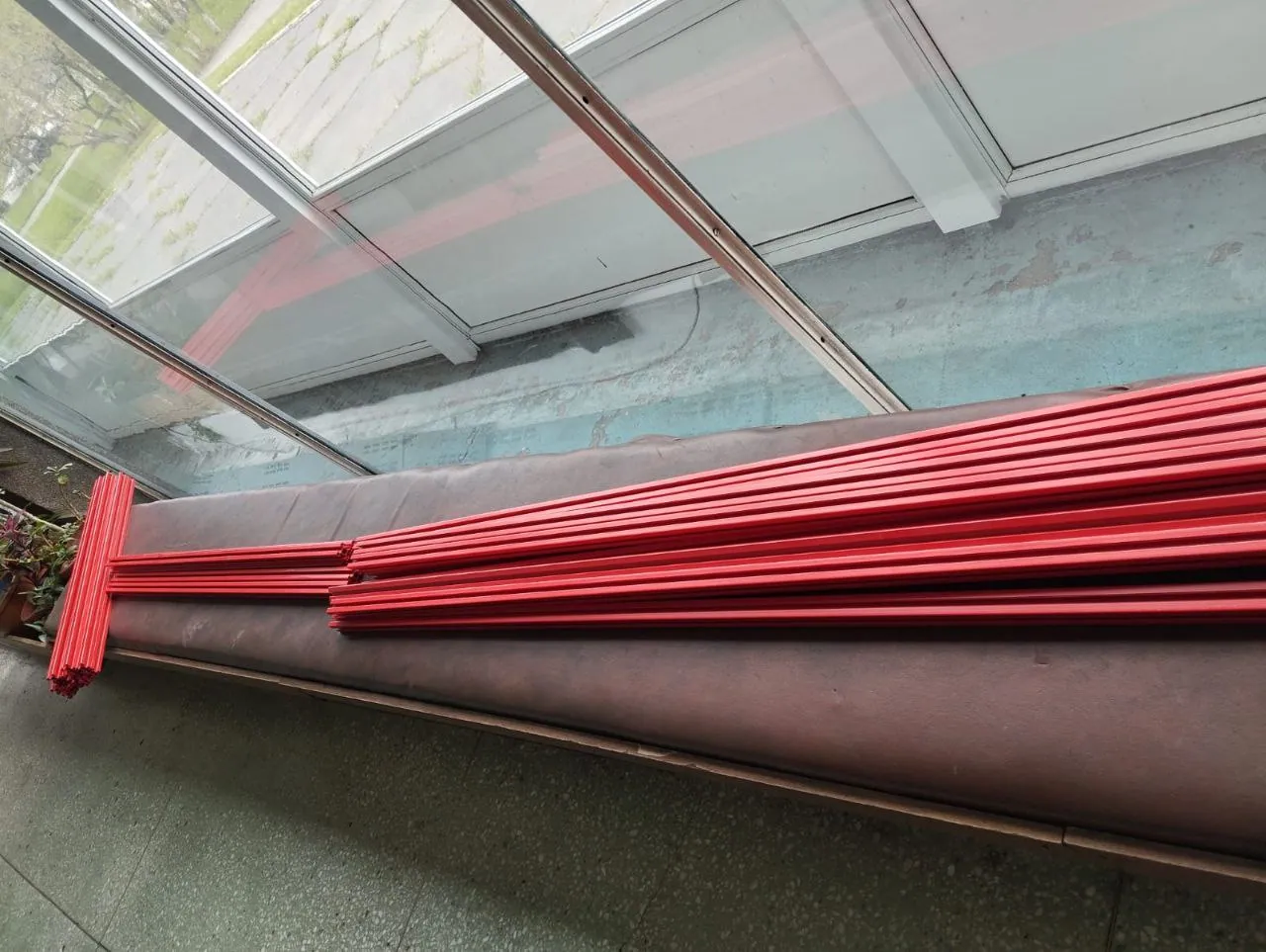

Каркас на виду, поэтому его красим в цвет экспозиции. Для выставки в цирке все элементы покрыты полимерной краской RAL 3002 — ярко-красный цвет стал частью дизайна и собрал шесть стендов в одну композицию.
Каркасы, которые стоят в сырых местах или на улице, покрываем антикоррозийной эмалью. После покраски детали маркируем и раскладываем по стендам, чтобы сборка на месте шла по порядку.
- Полимерная покраска по номеру RAL
- Антикоррозийная эмаль для сырых мест
- Маркировка деталей по стендам
перевозка
Разборные и передвижные каркасы
Если стенд переезжает между площадками, каркас делаем разборным, а для подвижных элементов ставим фланцевые опоры, подшипники и втулки. На выставке в цирке часть деталей стендов вращается и двигается.
Для устойчивости тяжёлых стендов основание усиливаем: у стенда-купола основание заполнено бетоном, а столбы стоят по радиусу. Для театральных декораций мы варили передвижные каркасы из профильной трубы, которые перекатываются по сцене, — лёгкие, прочные и безопасные для актёров.
- Разборные соединения под перевозку
- Опоры, подшипники и втулки для подвижных частей
- Усиленное основание для устойчивости
- Колёса для перемещения по сцене и залу
наполнение
Каркас и наполнение вместе
Каркас и наполнение делаем одновременно: пока в металлическом цехе варят раму, в печатном готовят графику и панели точно под её размеры — ПВХ, акрил, композит. Подсветку — диоды, блоки питания, проводку — встраиваем в каркас до выезда.
Перед отправкой собираем конструкцию и проверяем прочность креплений, работу подсветки и совпадение цвета с утверждёнными образцами.
порядок работы
Как это проходит
ориентир по цене
Сколько это стоит
Цены из нашего прайса, за квадратный или погонный метр печати.
Каркас считаем по чертежу: материал, количество узлов, гибка, покраска. Цену называем после эскиза и чертежа.
