Кейс: Перемещение рекламного павильона без демонтажа и использования крана.

От идеи до реализации — сложный проект по перемещению цельной рекламной конструкции (выставочного павильона).

Клиентская задача:

Переместить сборно-разборный рекламный павильон на расстояние 150 метров по территории объекта с выполнением поворота на 90 градусов. Учитывая, что конструкция сборно-разборная, это исключало возможность использования традиционных методов подъема (кран, манипулятор). Дополнительным ограничением являлось запрещение демонтажа сооружения — любое вмешательство должно было проводиться без нарушения целостности конструкции.

Этапы реализации проекта

2. Проектирование и изготовление телескопической тележки

4. Установка тележек и перемещение павильона

3. Подготовительные работы на объекте

1. Оценка состояния объекта и разработка технического решения

/ 2

На этапе предпроектной подготовки была проведена инспекция павильона и местоположения. Было принято решение о необходимости:
• Разработки специальной системы передвижения;
• Применении технологии подъема здания снизу;
• Использовании ручного труда и малогабаритного оборудования.

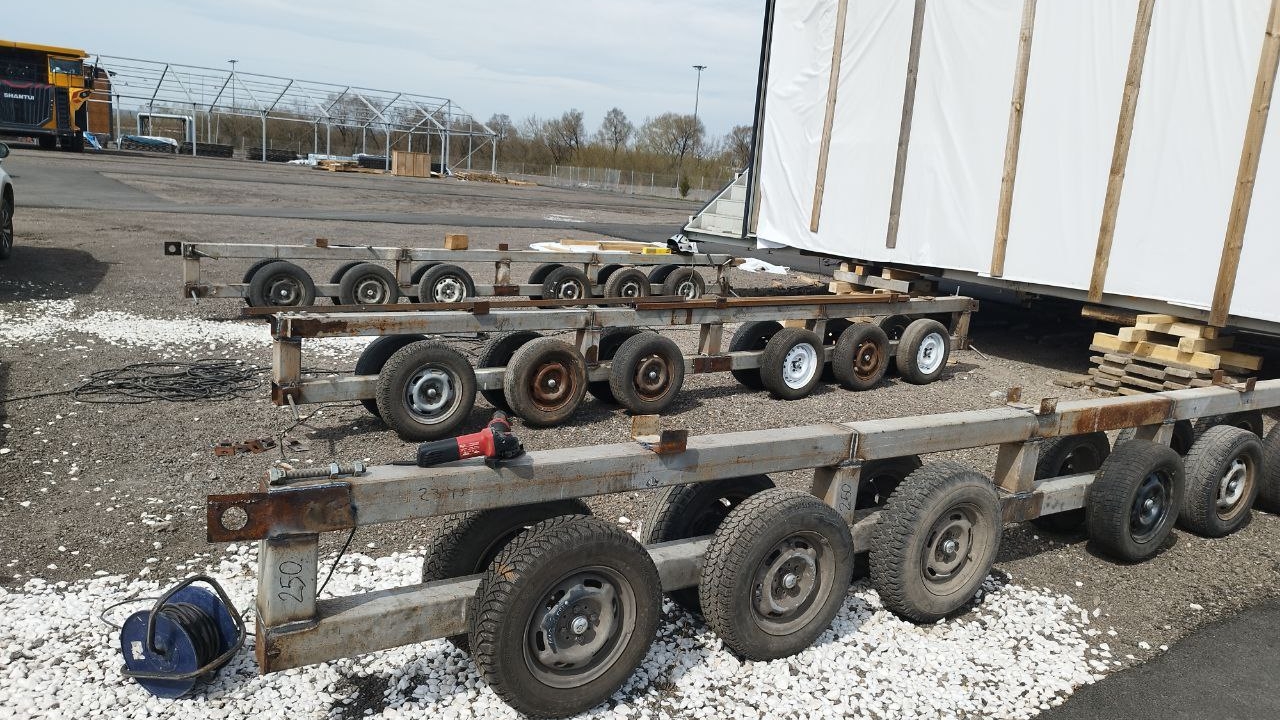

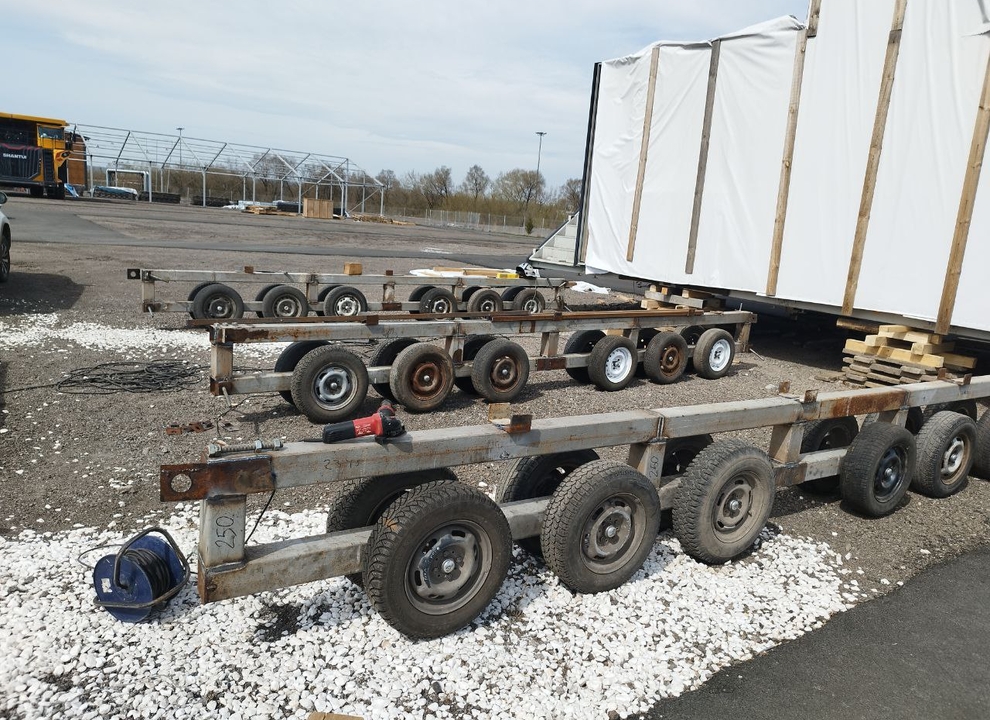

Для обеспечения безопасного и контролируемого перемещения был разработан и изготовлен прототип мобильной опорной конструкции:

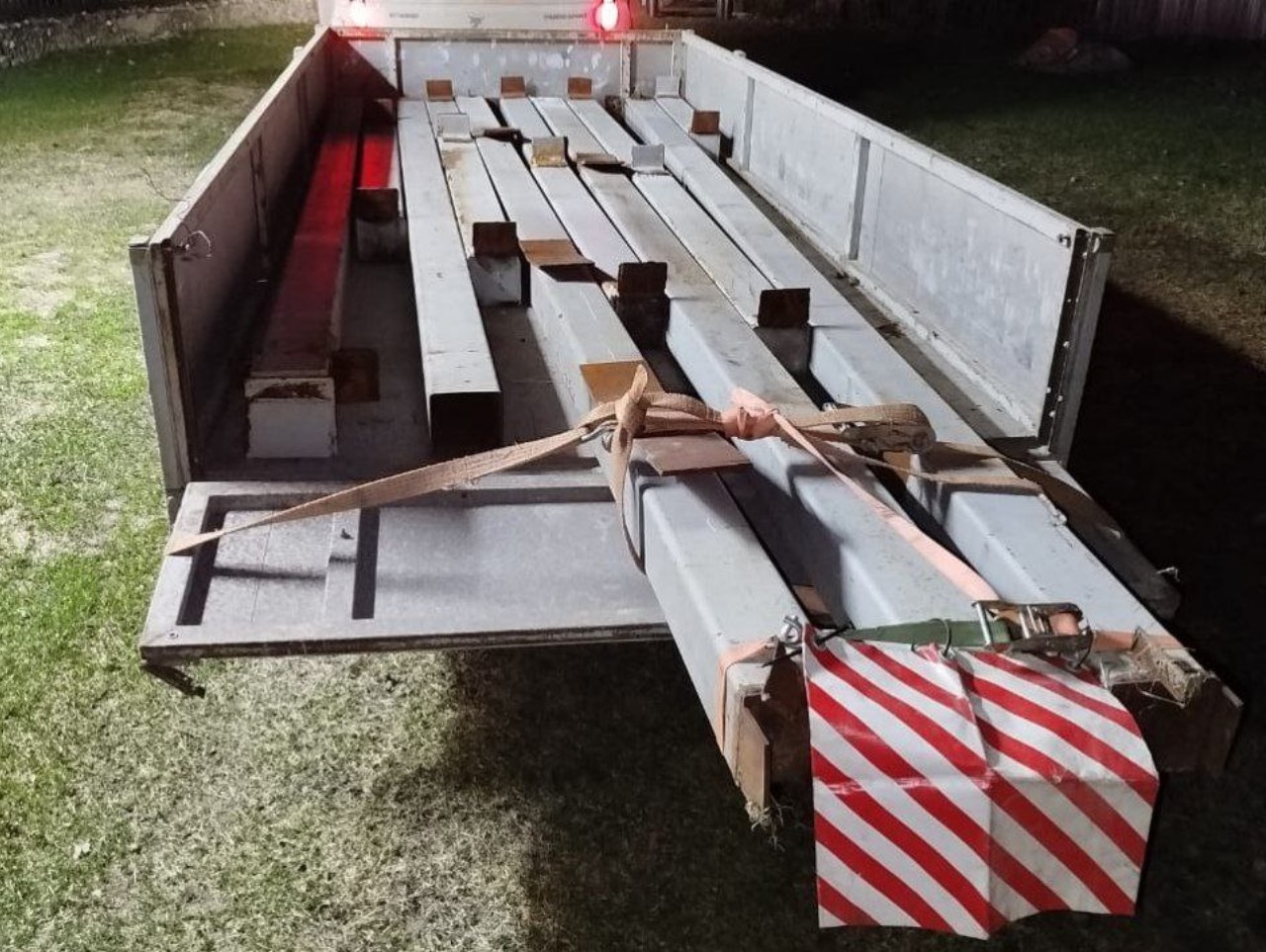

• Изготовлен из стальной квадратной профильной трубы;
• Представляет собой трехзвенную телескопическую систему;
• Оснащен парными колесами, по 6 пар, для устойчивости и равномерного распределения нагрузки.
Всего было изготовлено 3 телескопических тележки.

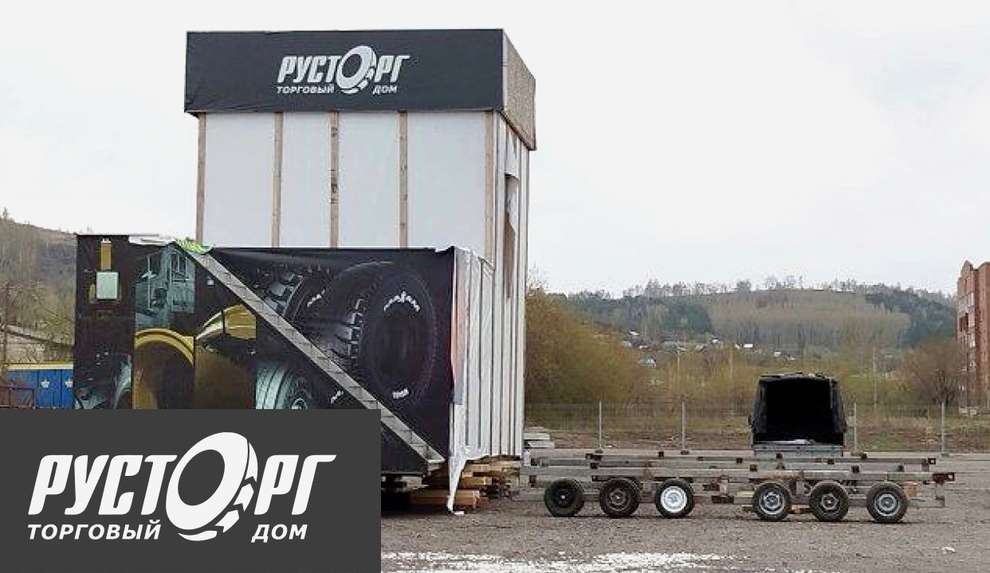

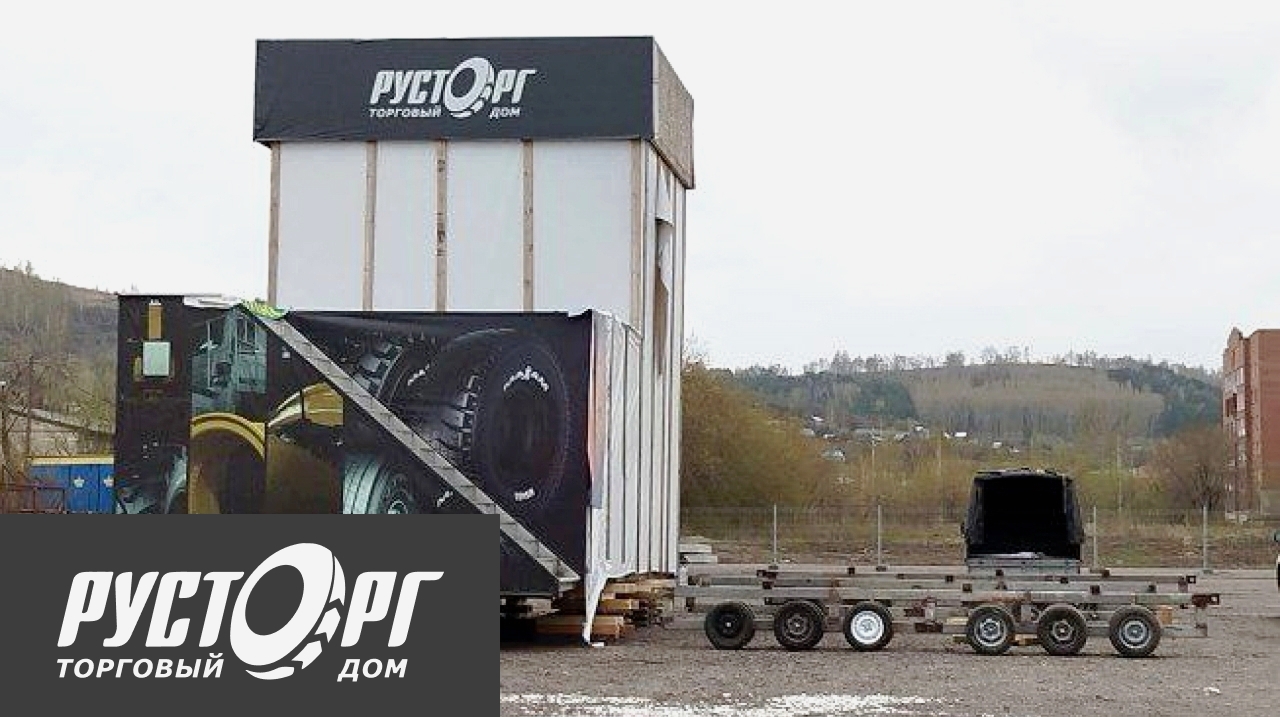

После подъема конструкции были установлены телескопические тележки. Перемещение выполнялось медленно и с высокой точностью:
• Контроль горизонта и баланса конструкции осуществлялся на каждом этапе;
• Для выполнения поворота использовалась комбинация телескопических возможностей и физического усилия операторов.

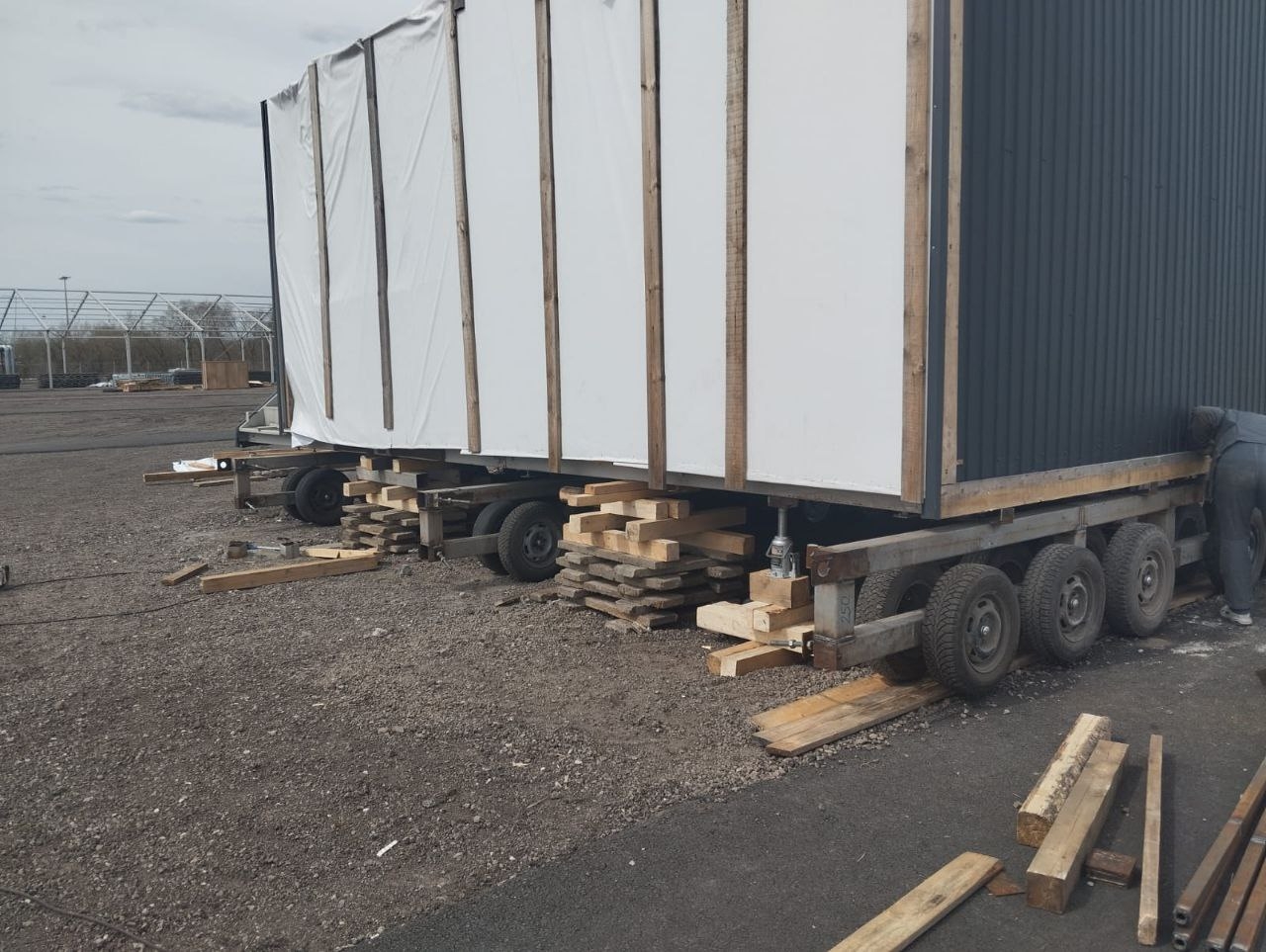

Работы начались с подготовки доступа под основание павильона:
• Резка асфальта в локальных зонах;
• Ручное рытье подкопов для установки домкратов и тележек;
• Поэтапный подъем конструкции при помощи гидравлических домкратов.

Заключение

5. Финальная установка и восстановление территории

По достижении целевого положения павильон был аккуратно опущен на новое место. После демонтажа тележек:
• Асфальтовые швы заделаны;
• Поверхность выровнена и восстановлена;
• Объект сдан заказчику в полном объеме.

Проект наглядно продемонстрировал способность команды решать сложные инженерные задачи в условиях жестких ограничений. Успешная реализация позволила не только добиться поставленных целей, но и пополнить опыт компании в области нетипичных работ с рекламными конструкциями.

Мы уверены, что даже самые непростые задачи становятся выполнимыми при правильном подходе, грамотной организации и профессиональном исполнении.
